デッキプレート割付施工図の作成
弊社では、デッキプレートの割付施工図の作成を行っています。料金は、図面１枚８,０００円からです。納期は、作図開始後、最短で約１〜２日程度です。自社開発によるデッキプレート割付図作成ソフトを駆使し、迅速・正確に割付図の作成をします。配置されたデッキプレートを各ブロック、各図面毎に数量を集計して数量明細書を作成して提出するサービスも行っています。
弊社は、平成６年の創業以来、約１５年間、デッキプレートの割付施工図に携わってきました。その間、図面の迅速化と正確さを念頭に割付図作成ソフトの開発を推し進めることで、お客様の信頼を得ることができました。今までの実績とソフト開発の理念が、これからもお客様のご要望にスムーズにお応えできるものと確信しております。
弊社の提供するデッキ割付図の料金表は、こちらからご覧いただけます。

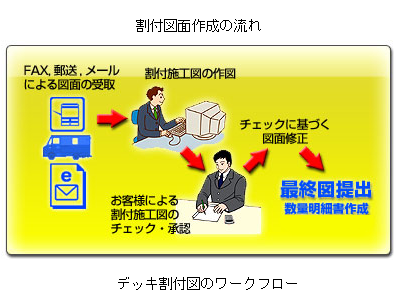

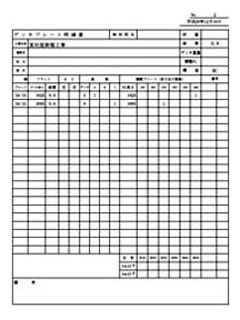

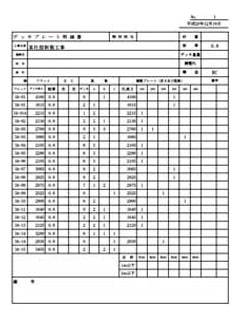

デッキ割付プログラムにて作成した躯体図、割付図、数量明細書の具体例をご覧いただけます。
対応可能な床版製品は、合成スラブ用デッキプレート、フラットデッキ、鉄筋トラス付捨型枠用デッキプレートや鋼製デッキ以外の工業化製品などです。
デッキ割付図作成ソフトのご紹介
弊社開発のデッキ割付プログラムは、躯体図作成からデッキ割付および数量積算まで一貫した作業を行えるように開発されたソフトで、市販のＣＡＤソフトに組み込んだプラグインソフトとなっています。自動化とオートチェック機能により、手作業を極力減らすことで、人為的ミスを防ぐとともに、正確さとスピードを最大限まで高めるプログラムとなっております。
躯体図の自動作成機能
通り芯、グリッド番号、グリッド寸法、柱寸法、梁寸法を順次入力すると自動的にＲＣ造およびＳ造の躯体図が作成できます。柱、梁の形状は、躯体図完成後でも簡単に修正できます。
デッキプレートの自動割付機能
躯体図に表示されているブロック（各柱・梁に囲まれたエリア）毎に柱と梁を自動認識してデッキプレートが自動割付できます。割付図には、デッキ割付情報がブロック内に表示されます。
デッキの数量積算機能
各々のブロックのデッキ割付と同時にそのブロック毎にデッキの数量が自動的に計算されて仕分けされます。仕分けは、デッキの種別、板厚、幅、長さ及び調整プレートなどの付属品毎に計算が実行されます。
割付内容と積算数量のオートチェック機能
図面に表示されているデッキの割付内容と数量計算した結果が同じかどうか自動的にチェックします。お互いの内容に食い違いがあればその旨を警告します。これは、デッキ割付後に再度割付し直したときの数量積算ミスを防止するための機能です。
割付施工図の提出
お客様のニーズに合わせて、ＤＸＦ、ＤＷＧ、ＪＷＷ形式の図面にて出力可能です。お客様の最終承認後、決定図として、ご指定のＣＡＤデータにて提出します。
数量明細書の提出
お客様のご希望により、デッキプレート数量明細書をエクセルデータにて提出します。この数量明細書は、ＣＡＤ上で作成した数量積算データを「Microsoft」のエクセルにファイル出力して、お客様ご指定の書式に編集・作成したものです。
適用可能な床版製品
１）合成スラブ用デッキプレート
２）捨型枠用デッキプレート（フラットデッキ）
３）鉄筋トラス付捨型枠用デッキプレート
（フェローデッキ、ロットデッキ、鉄筋組込Ｒデッキ、ファブデッキなど）
４）ＡＬＣ、ハーフＰＣ、ウッドデッキなどの工業化製品
その他の留意点
１）これらの床版割付プログラムの開発には、多少の開発期間が必要です。
２）これらソフトの開発費用について、お客様の負担は一切ありません。
３）デッキ割付図作成ソフトの販売はしておりません。
料金表
（１枚当たり） .
床版名称
|
図 面
|
縮 尺
|
料 金
|
備 考
|
合成スラブ用デッキプレート |
Ａ１ |
１／６０ |
１２，５００円〜
|
|
フラットデッキ |
Ａ１ |
１／６０ |
１２，５００円〜
|
|
鉄筋トラス付捨型枠用デッキ |
Ａ１ |
１／６０ |
８，０００円〜
|
|
その他の工業化製品 |
Ａ１ |
１／６０ |
８，０００円〜
|
